APT34-Glimpse与DNS隧道问题

作者: 美创科技安全实验室发布日期: 09月27日


背景简述

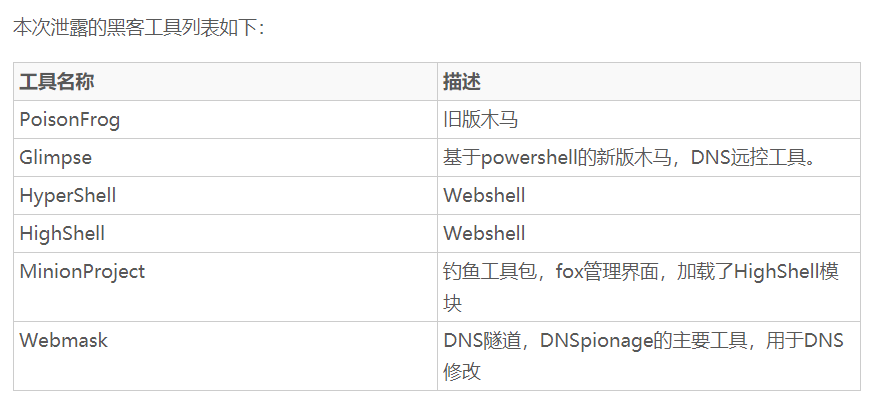

2019年4月18日,某黑客组织使用Lab Dookhtegan假名,在Telegram频道上出售APT34团队的黑客工具,成员信息,相关基础设施,攻击成果等信息,引发业界威胁情报及Red Team领域的安全人员强烈关注。

点击添加图片描述(最多60个字)

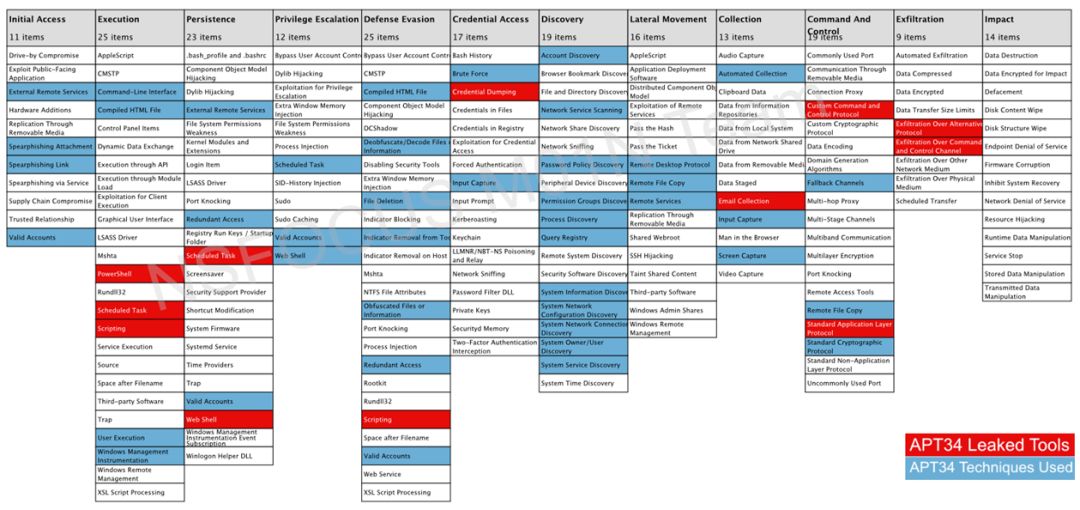

其中APT34也被称为OilRig (Crambus,“人面马”组织,Cobalt Gypsy),是一个来自于伊朗的APT组织,从2014年开始APT34组织开始活跃,该组织执行了一系列针对伊朗的攻击活动。重点攻击目标位于中东地区,主要攻击针对金融、政府、能源、化工、电信和其他行业。包括阿提哈德航空公司,阿布扎比机场,阿联酋国家石油公司,兰普雷尔能源公司,科威特阿米里迪万湾,阿曼行政法院,阿联酋总理办公室等纷纷中招。

点击添加图片描述(最多60个字)

本篇文章,美创安全实验室将为大家分析APT34-Glimpse项目与DNS隧道问题。


01 DNS隧道简介


DNS 协议是一个分布式的客户机/服务器网络数据库,分布式的原因是:互联网中没有单独 的一个站点能够知道所有的信息。访问 DNS 是通过地址解析器的应用程序库来完成,在请求 TCP 打开一个连接或是使用 UDP 发送一个单播数据之前,需要知道 ip 地址。而 DNS 隧道就是通过 DNS 建立起来的一种隧道连接。


02 APT34-Glimpse结构分析


Glimpse是一套使用DNS隧道的远控工具,下图为Glimpse文件列表。

点击添加图片描述(最多60个字)

Agent: 客户端程序

Panel: 工具的图形面板

Server: 服务端程序

Readme.txt: 部署说明文档

runner_.vbs脚本用来启动当前目录下的PowerShell脚本文件,需要配合其他Execution方法去启动执行;

dns.ps1、dns_main.ps1、refineddns_main.ps1三个脚本文件功能基本一致,另外两个文件在dns_main.ps1的基础上做了变量名混淆;

newPanel-dbg.exe是一个C#开发的界面程序,是界面化的木马控制端,包括显示agent上线列表、命令执行、文件上传下载、查看执行结果、切换DNS请求方式、 刷新等功能;

srvr.js使用nodejs开发作为服务端提供DNS服务用于与agent的交互。


03 通信过程


在讲述通信过程之前,先简要说一下DNS协议中几种资源记录类型:

主机记录(A记录)、AAAA记录IPV6解析记录、PTR、CNAME记录、URL转发、服务位置记录、NS记录、TXT记录。

其中A记录指的是将DNS中的域名称对应到IPv4地址,TXT 记录一般是为某条记录设置说明,比如新建了一条 a.example.com 的 TXT 记录,TXT记录内容"this is a test TXT record.",然后用 nslookup -qt=txt a.example.com ,就能看到"this is a test TXT record"的字样。

传输过程如下:

点击添加图片描述(最多60个字)

其中Server是控制节点也被称为C2服务器,在server上运行srvr.js可以开启一个DNS服务器,等待来自客户端的连接请求,而Agent是客户端也是被控端。双方的通信是通过DNS隧道A/TXT记录进行命令的分发与命令的执行后的回传。

在美创安全实验室对具体攻击样本的分析后发现,Glimpse采用了PowerShell作为Agent运行代码,且在执行前需要劫持受害者的DNS服务器以进行DNS重定向,从而解析攻击者指定的域名后缀。通过使用特定的算法生成子域名,受害者机器向DNS服务器即C2 Server发送子域名A/TXT记录的DNS查询请求并获取C2提供的IPv4地址从而进行通信。此外,还需要通过计划任务的形式让PowerShell脚本定期运行,从C2 Server端获取信息从而执行命令。


04 对Agent的功能分析


dns_main.ps1与另两个文件的功能相同,只是变量名称替换成了无意义的混淆字符串。dns_main.ps1的功能如下:

1、创建文件夹 % Public % \ Libraries

2、判断文件 % Public % \ Libraries \ Lock是否存在

~若不存在,创建文件并写入当前PoweSshell进程的pid

~若存在,读取文件的创建时间,如果距离现在的时间超过10分钟,那么退出进程并删除lock文件

点击添加图片描述(最多60个字)

3、生成一个当前系统的专有标志,写入文件 % Public % \ Libraries \ quid

4、创建以下文件夹

~ % Public % \ Libraries \ files

~ % Public % \ Libraries<id>

~ % Public % \ Libraries<id> \ receivebox

~ % Public % \ Libraries<id> \ sendbox

~ % Public % \ Libraries<id> \ done

点击添加图片描述(最多60个字)


点击添加图片描述(最多60个字)

5、通过DNS A记录或DNS TXT记录从C2服务器接收控制命令

6、执行命令并回传结果

但我们发现,即使脚本创建了“文件”文件夹,木马程序似乎也没有在代码中使用这些文件夹。特洛伊木马使用“ receivebox”文件夹存储从C2服务器获得的文件,而“ sendbox”文件夹用于存储木马将上传到服务器的文件。


05 对Server的功能分析


1、接收Agent发送的伪DNS请求

2、使用本地规则解析Agent信息

伪DNS请求内容格式为:Data . mainData . mainData2 . mainData3,四个部分分别保存不同的内容。

Data部分:

datarand: 记录action和aid,数据位置可变,由reqNoIndex和actionIndex两个值来决定

aid:此数据包的id信息,server端据此生成server目录

action:对应agent行为

点击添加图片描述(最多60个字)


点击添加图片描述(最多60个字)


06 APT34-Glimpse感染过程


1、感染首先是从客户端上一个名叫runner_.vbs的VBS脚本的繁殖开始的,该脚本也是多数PowerShell payload的运行器。

2、在控制端运行srvr.js脚本,该PowerShell payload是一个复杂的脚本,首先进行反混淆的主循环。

点击添加图片描述(最多60个字)

3、服务端程序在此过程中会在/Glimpse/dns/agentid/目录下创建wait、receive、done、sended、sending等子文件夹,通过这些子目录下的文件读写来实现与agent的通信。

4、运行此脚本,Payload会循环等待指令,一旦从C2服务器获得命令,就开始执行特定动作,并通过请求基于变量 $aa_domain_bb伪造的子域名来响应C2。

Payload实现的最重要的函数就是释放和执行其他工具集。事实上,payload是基于DNS 秘密信道的夹杂了其他控制功能的传播模块。

这里我采用了腾讯云提供的域名解析服务。

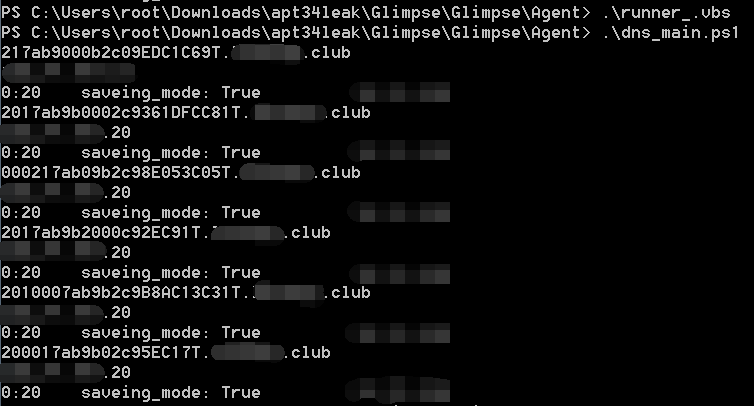

5、在客户端运行dns_main.ps1文件,创建/Libraries/路径文件,与服务端连接。

点击添加图片描述(最多60个字)

6、Dns_main.ps1中变量 $aa_domain_bb 含有C2作为授权域名服务器的主域名。如果没有来自C2的命令或动作,受感染的代理会周期性地ping C2来提供关于受害者机器的基本信息。

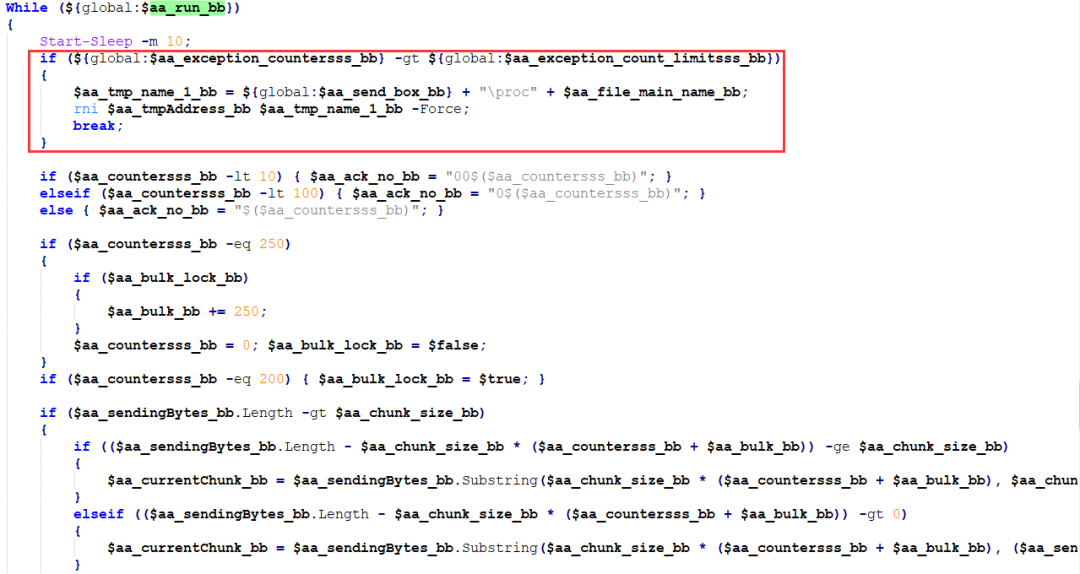

其中最重要的函数是通信管理器aa_AdrGen_bb,实现控制层来发送和接收控制信息,比如命令、接收的字节、文件传输是否关闭等待。解码的动作保存在变量 aa_act_bb中,如下所示:

7、当服务端成功解析到域名并于客户端产生第一次连接时,会在wait文件夹下创建一个名为10100的文件,执行完毕后转到sended文件夹,指令内容为whoami&ipconfig。

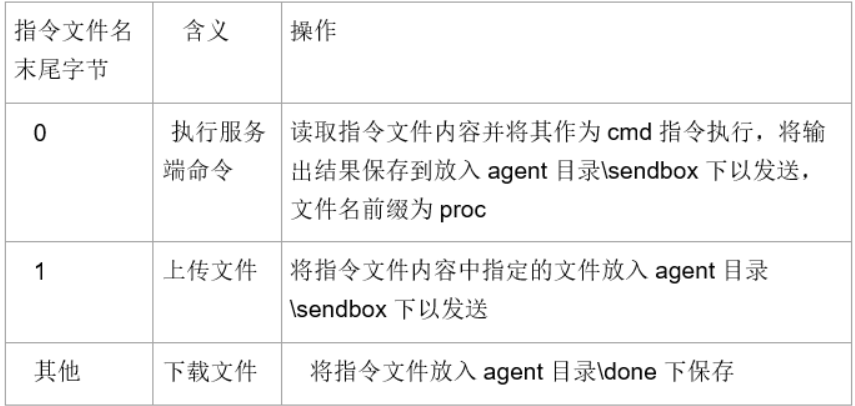

8、客户端dns_main.ps1程序使用ping mode和text mode两种方式与服务端进行通信,接收服务端的指令并以文件的形式保存到agent目录\receivebox\下,以rcvd为文件名前缀。以文件的末尾字符判断服务端指令并执行相应行为(被控制)。

点击添加图片描述(最多60个字)


点击添加图片描述(最多60个字)


点击添加图片描述(最多60个字)


07 隧道格式


服务端作为伪造的DNS服务器,响应agent的DNS请求并回复指定ip字符串,不同的ip字符串指代不同的通信内容。

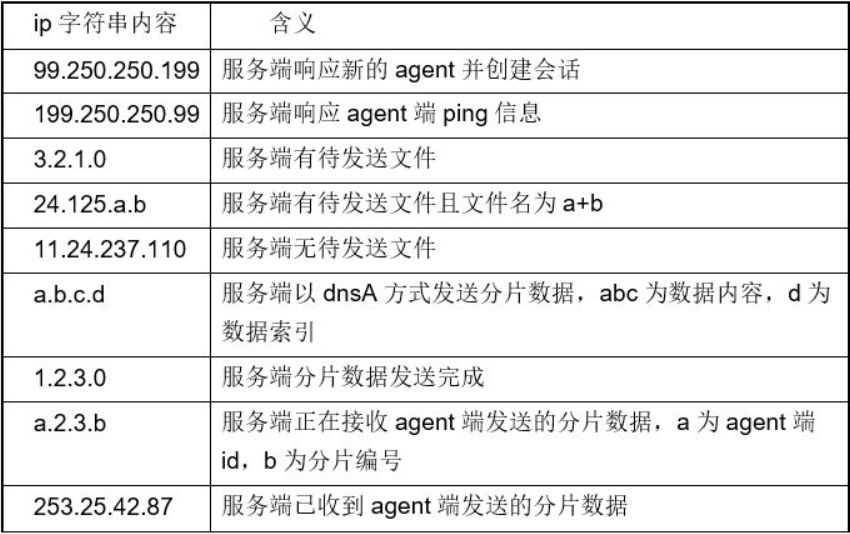

ip字符串对应如下:

点击添加图片描述(最多60个字)

使用DNS隧道传输原始数据:

Glimpse中的原始数据传输过程在DNS查询的答案中寻找特定的A记录,如下图所示。木马处理了C2响应中的A记录以获得文件名,该文件名专门在A记录中查找IPv4地址,前两个八位字节为“ 24.125”。该特洛伊木马将此A记录的其余两个八位位组附加到字符串“ rcvd”,并将其用作文件名,以将将来的数据保存到“ receivebox”文件夹中。该IP地址还指示木马将以下DNS A记录视为数据。以下DNS A记录在“。”上分割,并且前三个八位位组中的每一个均被视为数据,而第四个八位位组被用作计数器,以获取正确的数据块。最后,木马寻找A记录“ 1.2.3”作为将提供的数据写入指定文件的信号。

点击添加图片描述(最多60个字)

使用DNS隧道传输新数据:

此Glimpse示例具有使用一系列DNS TXT查询从C2服务器获取文件的新方法。此方法遵循与原始方法类似的过程,但是使用DNS TXT结果获取文件名,并将数据写入文件。将数据写入文件系统后,此方法将使用与原始方法相同的命令处理程序,基于文件名的尾随字符来处理文件的内容。

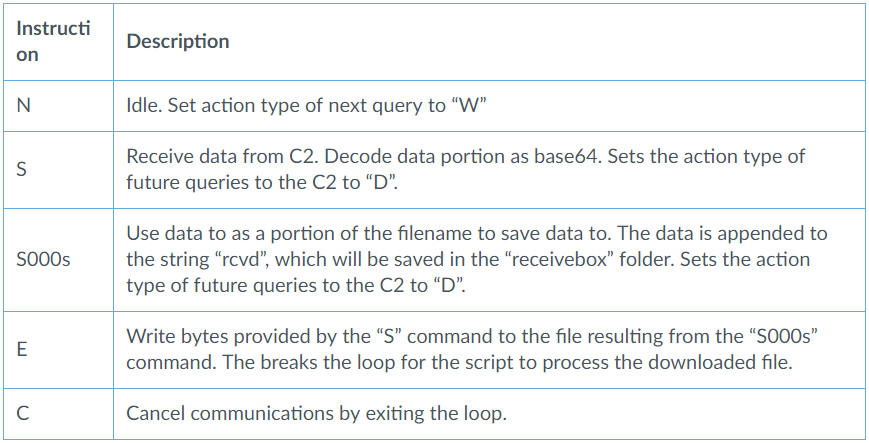

C2可以通过使用DNS A记录“ 99.250.250.199”响应初始信标来启动新的命令处理功能。该脚本将进入一个循环,尝试每隔50毫秒与C2通信,查找一系列带有特定字符的响应,脚本将使用这些响应作为指令来确定如何处理TXT记录的结果,如下图所示。木马将从字符“>”上的C2响应中分离出每个TXT记录,“>”字符左侧的数据用作指令,数据右侧的数据作为数据。

点击添加图片描述(最多60个字)


08 总结


此次泄漏Glimpse项目是多模块的远程控制工具,通过TTPs的分析我们可以大致确认泄漏工具和公开威胁情报当中对OilRig工具集的分析一致,但我们也看到项目文件存在缺失和编码错误(或被篡改)等情况。另外Glimpse项目的成功运行需要配合DNS劫持来完成,操作相对复杂,我们猜测该工具不会被大量滥用。还有值得注意的是DNS信息交互使用文件来存储信息并同步操作,这是一种不同寻常的实现方式,猜测可以实现许多panel同时控制C2。不管怎样此次泄漏或多或少都对红队对手技术模拟、威胁情报等方面提供了极大的价值。

由于此工具的可利用空间极大,威胁程度偏深,具体环境搭建及攻击利用的技术细节没法直接展开来讲,美创安全实验室在此也提醒大家,定期杀毒,检查电脑,尤其确定DNS解析服务器是否正常及hosts文件是否被修改。
